Hive

Hive是什么？Hive 是数据仓库工具，再具体点就是一个 SQL 解析引擎，因为它即不负责存储数据，也不负责计算数据，只负责解析 SQL，记录元数据。

Hive直接访问存储在 HDFS 中或者 HBase 中的文件，通过 MapReduce、Spark 或 Tez 执行查询。

我们今天来聊的就是 Hive 底层是怎样将我们写的 SQL 转化为 MapReduce 等计算引擎可识别的程序。了解 Hive SQL 的底层编译过程有利于我们优化Hive SQL，提升我们对Hive的掌控力，同时有能力去定制一些需要的功能。

Hive 底层执行架构

我们先来看下 Hive 的底层执行架构图， Hive 的主要组件与 Hadoop 交互的过程：

在 Hive 这一侧，总共有五个组件：

UI：用户界面。可看作我们提交SQL语句的命令行界面。

DRIVER：驱动程序。接收查询的组件。该组件实现了会话句柄的概念。

COMPILER：编译器。负责将 SQL 转化为平台可执行的执行计划。对不同的查询块和查询表达式进行语义分析，并最终借助表和从 metastore 查找的分区元数据来生成执行计划。

METASTORE：元数据库。存储 Hive 中各种表和分区的所有结构信息。

EXECUTION ENGINE：执行引擎。负责提交 COMPILER 阶段编译好的执行计划到不同的平台上。

上图的基本流程是：

步骤1

步骤2

步骤3和4

步骤5

如果是 map/reduce 作业，该计划包括 map operator trees 和一个  reduce operator tree，执行引擎将会把这些作业发送给 MapReduce ：

步骤6、6.1、6.2和6.3

步骤7、8和9

Hive SQL 编译成 MapReduce 过程

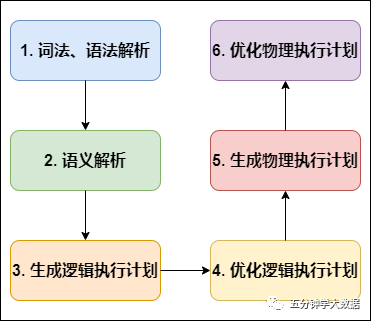

编译 SQL 的任务是在上节中介绍的 COMPILER（编译器组件）中完成的。Hive将SQL转化为MapReduce任务，整个编译过程分为六个阶段：

Antlr是一种语言识别的工具，可以用来构造领域语言。使用Antlr构造特定的语言只需要编写一个语法文件，定义词法和语法替换规则即可，Antlr完成了词法分析、语法分析、语义分析、中间代码生成的过程。

语义解析

生成逻辑执行计划

优化逻辑执行计划

生成物理执行计划

优化物理执行计划

下面对这六个阶段详细解析：

为便于理解，我们拿一个简单的查询语句进行展示，对5月23号的地区维表进行查询：

阶段一

根据Antlr定义的sql语法规则，将相关sql进行词法、语法解析，转化为抽象语法树AST Tree：

阶段二

遍历AST Tree，抽象出查询的基本组成单元QueryBlock：

AST Tree生成后由于其复杂度依旧较高，不便于翻译为mapreduce程序，需要进行进一步抽象和结构化，形成QueryBlock。

QueryBlock是一条SQL最基本的组成单元，包括三个部分：输入源，计算过程，输出。简单来讲一个QueryBlock就是一个子查询。

QueryBlock的生成过程为一个递归过程，先序遍历 AST Tree ，遇到不同的 Token 节点(理解为特殊标记)，保存到相应的属性中。

阶段三

遍历QueryBlock，翻译为执行操作树OperatorTree：

Hive最终生成的MapReduce任务，Map阶段和Reduce阶段均由OperatorTree组成。

基本的操作符包括：

Operator在Map Reduce阶段之间的数据传递都是一个流式的过程。每一个Operator对一行数据完成操作后之后将数据传递给childOperator计算。

由于Join/GroupBy/OrderBy均需要在Reduce阶段完成，所以在生成相应操作的Operator之前都会先生成一个ReduceSinkOperator，将字段组合并序列化为Reduce Key/value, Partition Key。

阶段四

Hive中的逻辑查询优化可以大致分为以下几类：

阶段五

生成物理执行计划即是将逻辑执行计划生成的OperatorTree转化为MapReduce Job的过程，主要分为下面几个阶段：

阶段六

Hive中的物理优化可以大致分为以下几类：

经过以上六个阶段，SQL 就被解析映射成了集群上的 MapReduce 任务。

SQL编译成MapReduce具体原理

在阶段五-生成物理执行计划，即遍历 OperatorTree，翻译为 MapReduce 任务，这个过程具体是怎么转化的呢

我们接下来举几个常用 SQL 语句转化为 MapReduce 的具体步骤：

Join的实现原理

以下面这个SQL为例，讲解 join 的实现：

在map的输出value中为不同表的数据打上tag标记，在reduce阶段根据tag判断数据来源。MapReduce的过程如下：

Group By的实现原理

以下面这个SQL为例，讲解 group by 的实现：

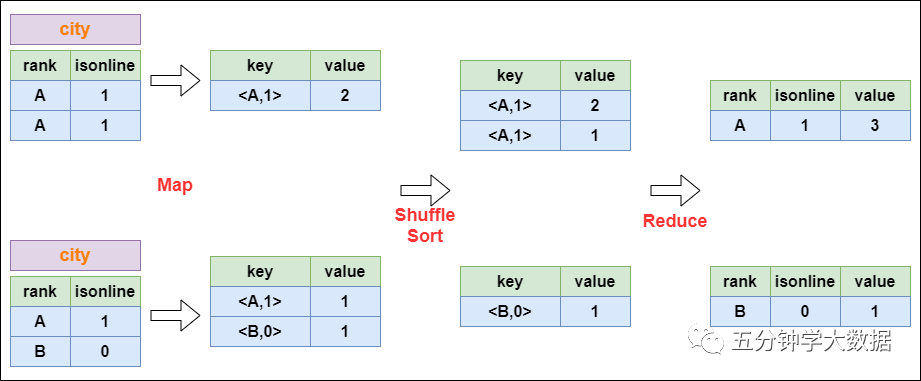

将GroupBy的字段组合为map的输出key值，利用MapReduce的排序，在reduce阶段保存LastKey区分不同的key。MapReduce的过程如下:

Distinct的实现原理

以下面这个SQL为例，讲解 distinct 的实现：

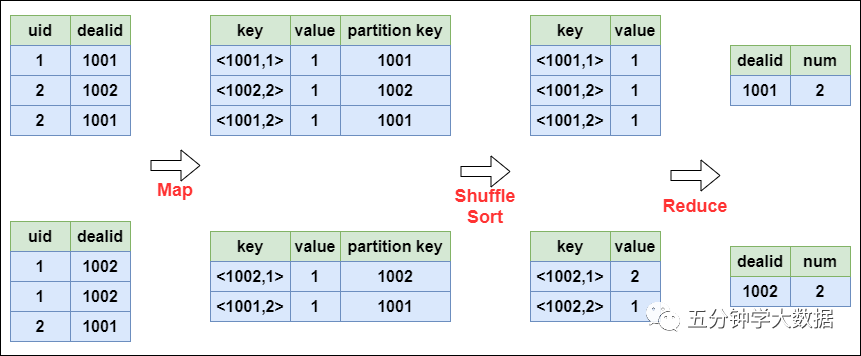

当只有一个distinct字段时，如果不考虑Map阶段的Hash GroupBy，只需要将GroupBy字段和Distinct字段组合为map输出key，利用mapreduce的排序，同时将GroupBy字段作为reduce的key，在reduce阶段保存LastKey即可完成去重:
